Golden Axe – Bootleg

Bonjour à vous.
Bon, pas mal de boulot sur cette Golden Axe.

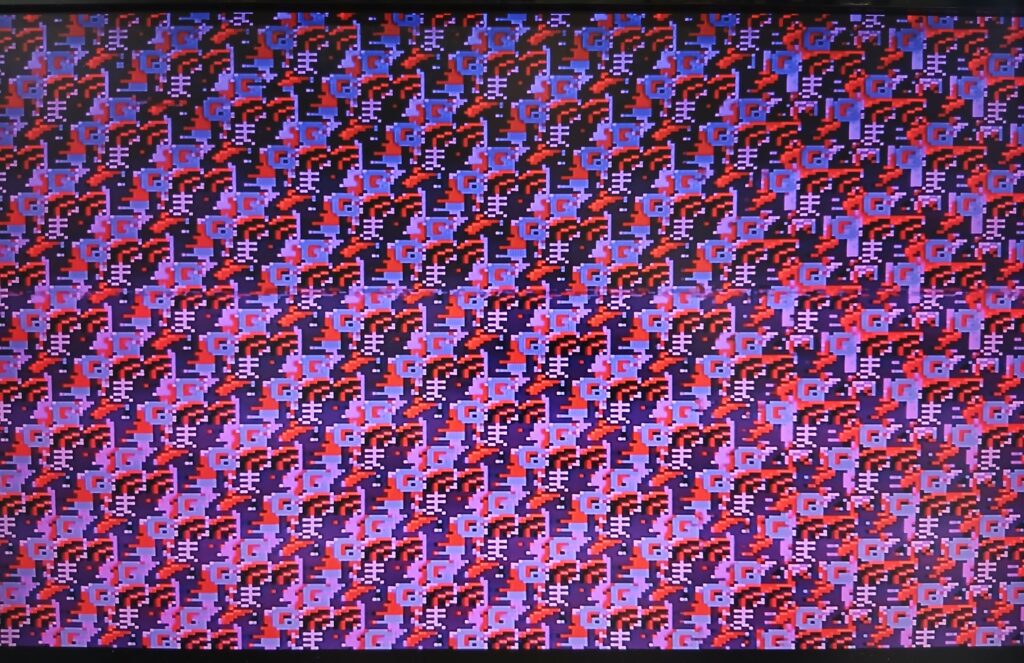

Symptome, écran figé, style pas d’horloge, mais après avoir tout vérifié, toutes les fréquences des CPU sont Ok.
Les Bus Adresses et Datas de toutes les Eproms sont ok
j’ai tésté deux RAM 6116 par précaution car le signal était présent en sortie de temps en temps seulement, fausse piste.

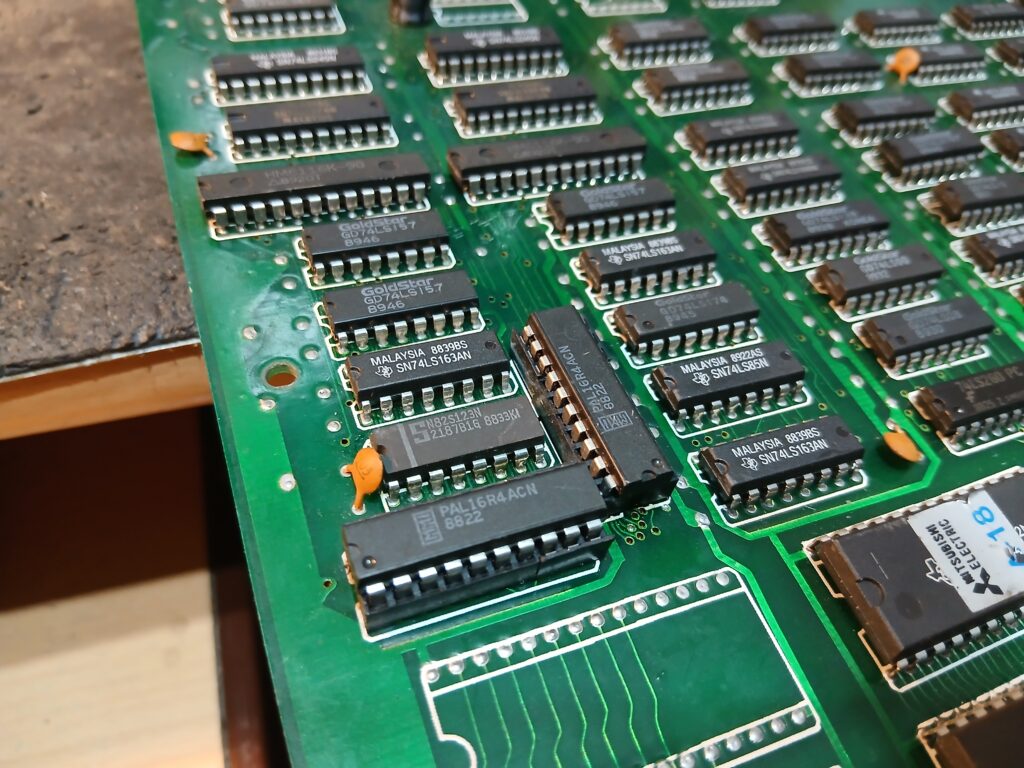

je passe sur la pcb vidéo et m’oriente vers les Pal qui chauffent comme d’habitude d’ailleurs…

je m’aperçois à l’oscilloscope que mes sorties varient en fonction de ma pression sur celles-ci !

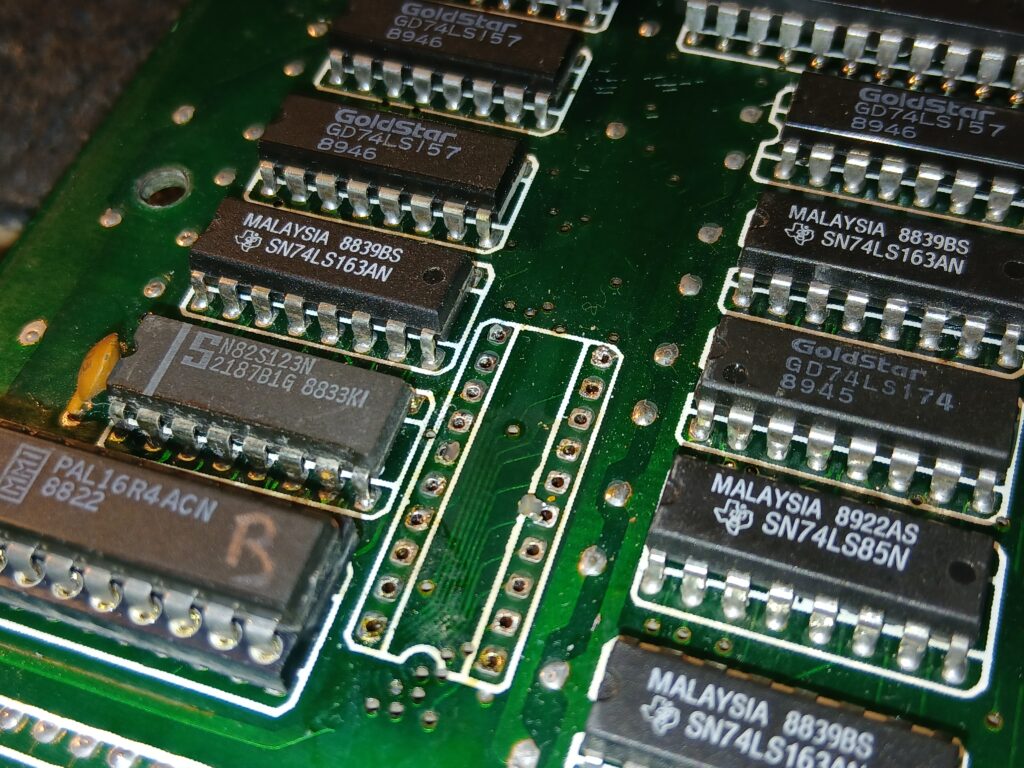

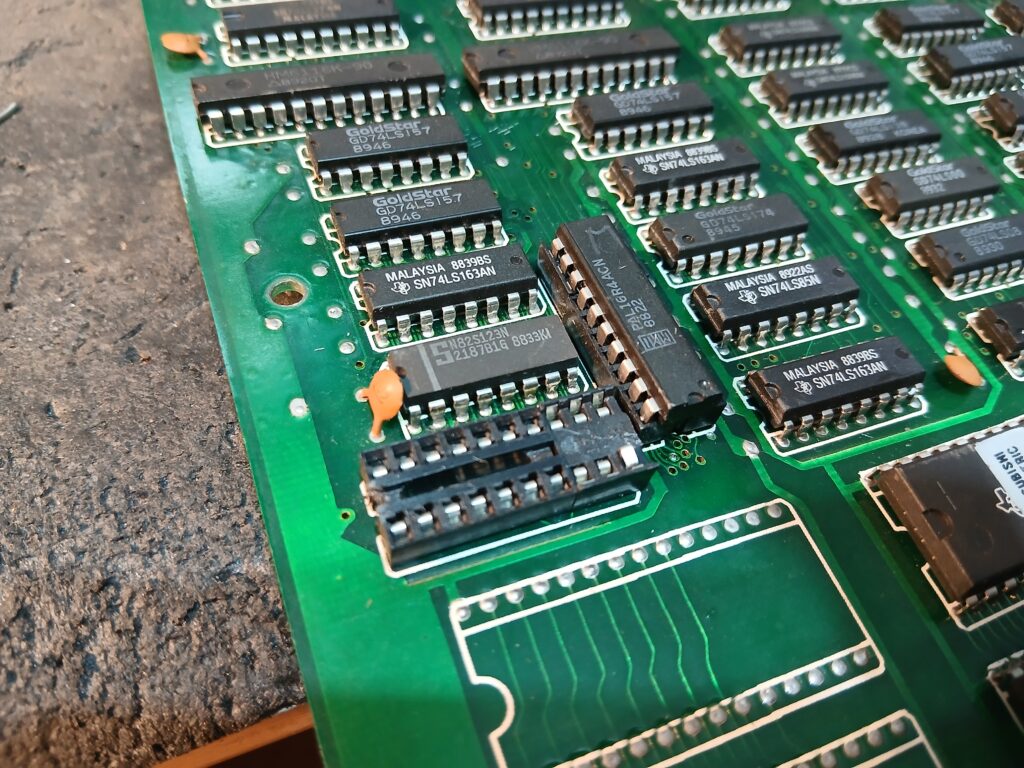

je dessoude la premiere PAL dont le support est fait de deux supports afin d’avoir le bon nombre de pin ! déjà ça ! j’adore ces bidouille sur ces petits supports.
Encore sur un support de 68000 je veux bien , mais pas 20 pins !!!!
passons ! … je dessoude la première, ras, mais la 2e me laisse deux 1/2 pattes restées sur le pcb, elles étaient donc cassées et touchaient partiellement.

LE pcb boot mais aléatoirement, je remplace le condensateur du reset par précaution.

la panne principale d’origine étant le problème sur la PAL, je vérifie les condensateurs fragiles au stockage.

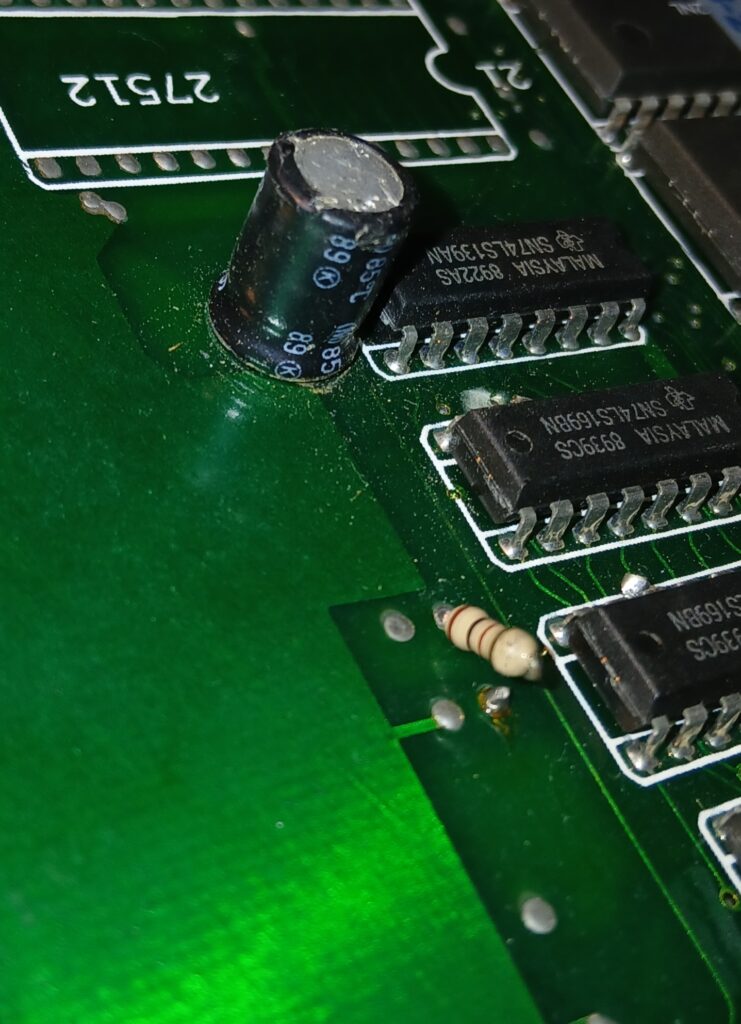

Je trouve un résistance cassée

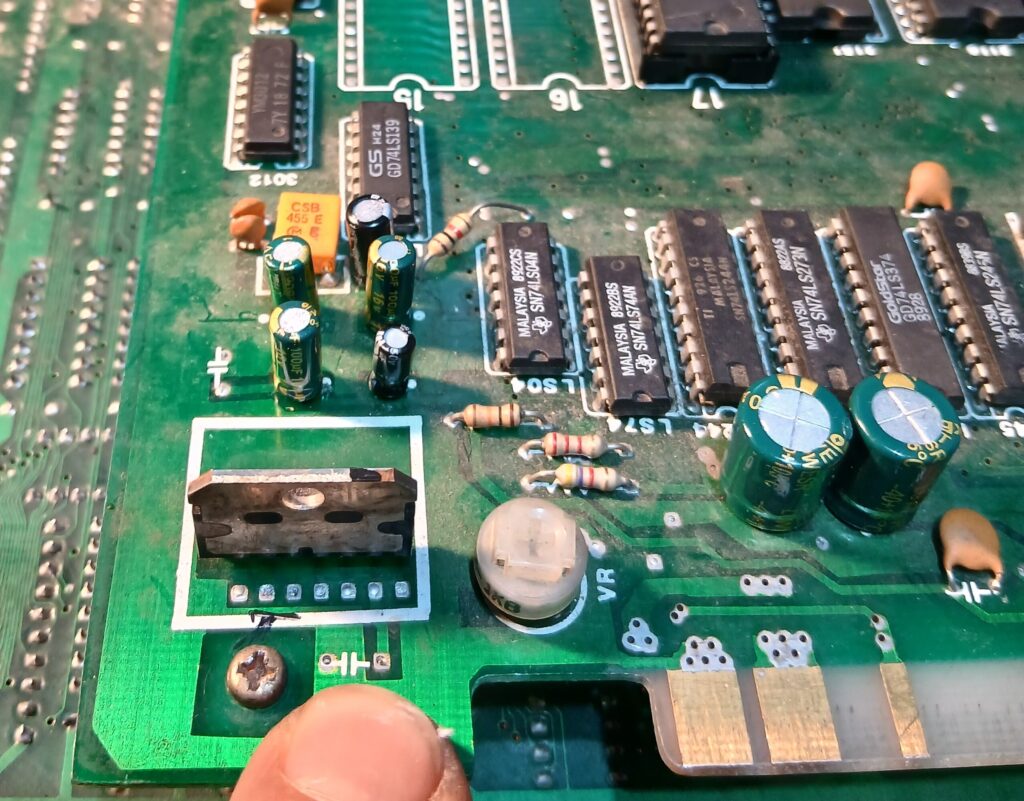

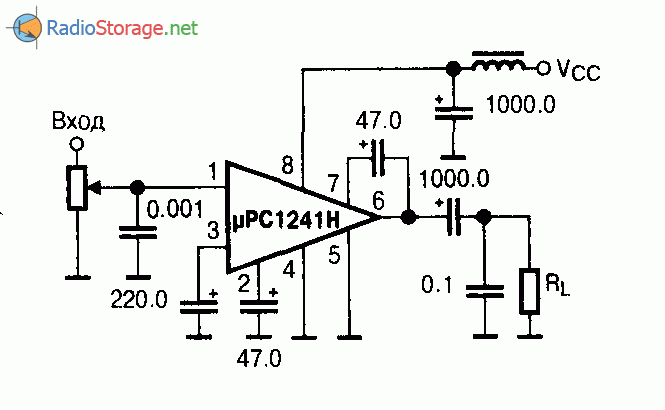

je me demande bien sur quel circuit elle agissait ! et un condensateur manquant sur la partie filtrage.

un condensateur de 47uF sera installé.

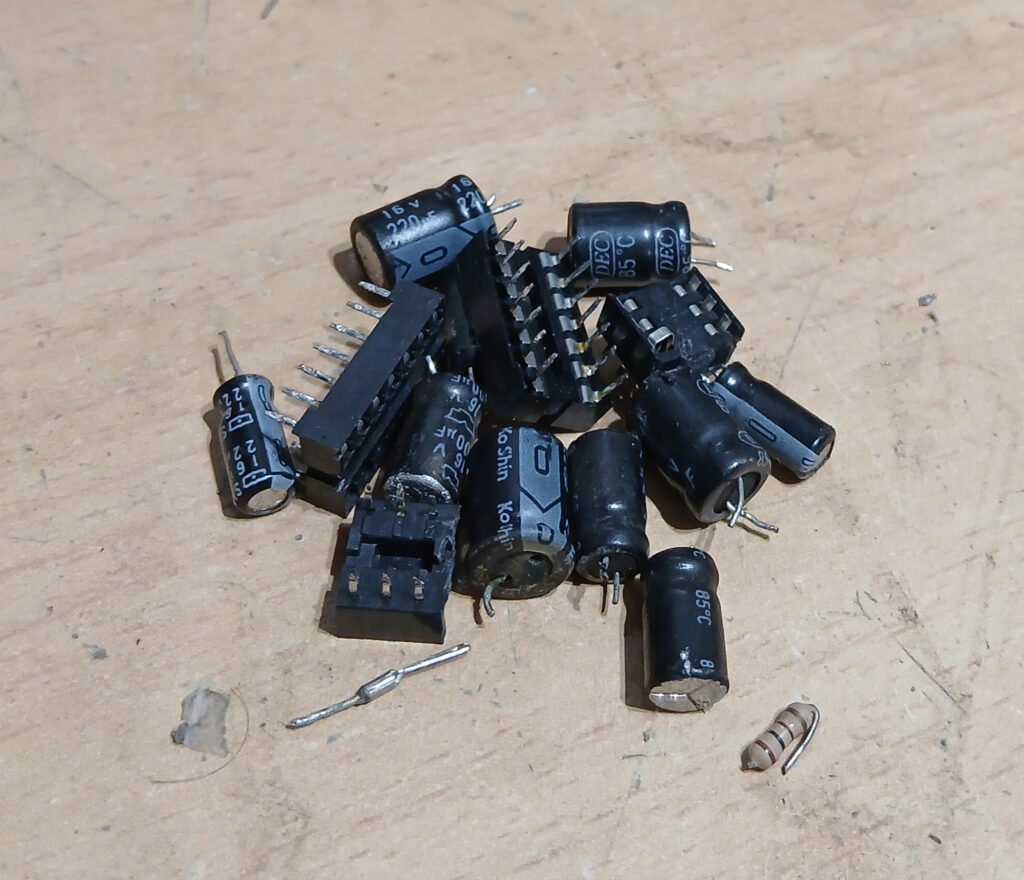

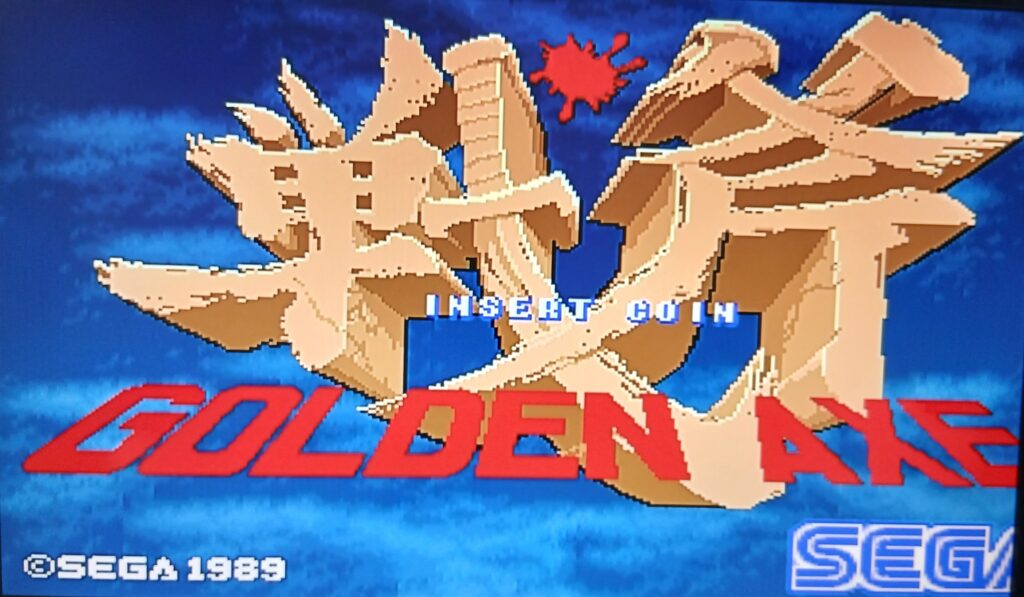

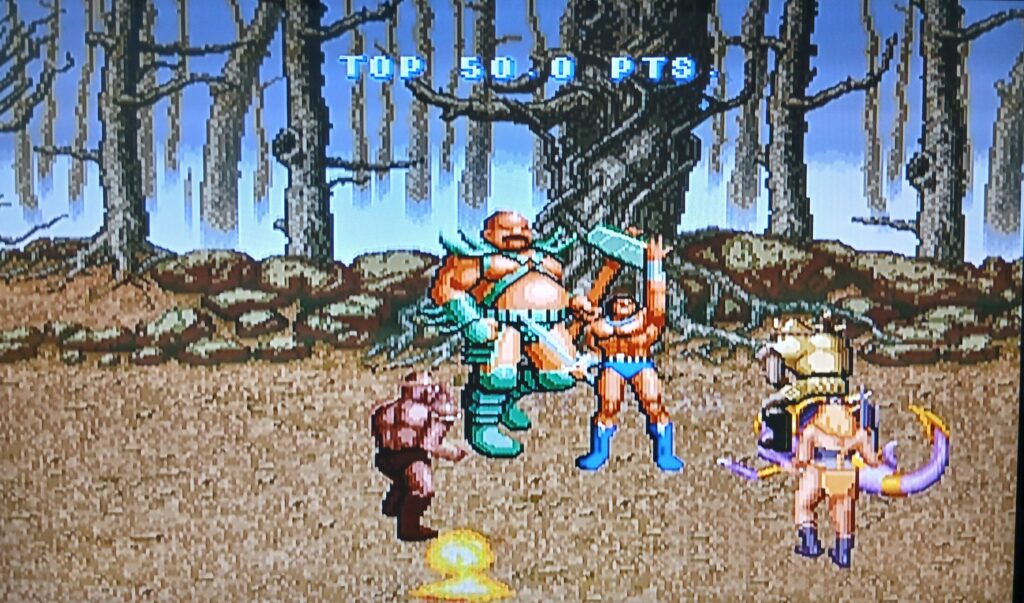

tout ça remplacé, la carte boot à chaque fois !
