Réparation d’une Bootleg Terra Cresta

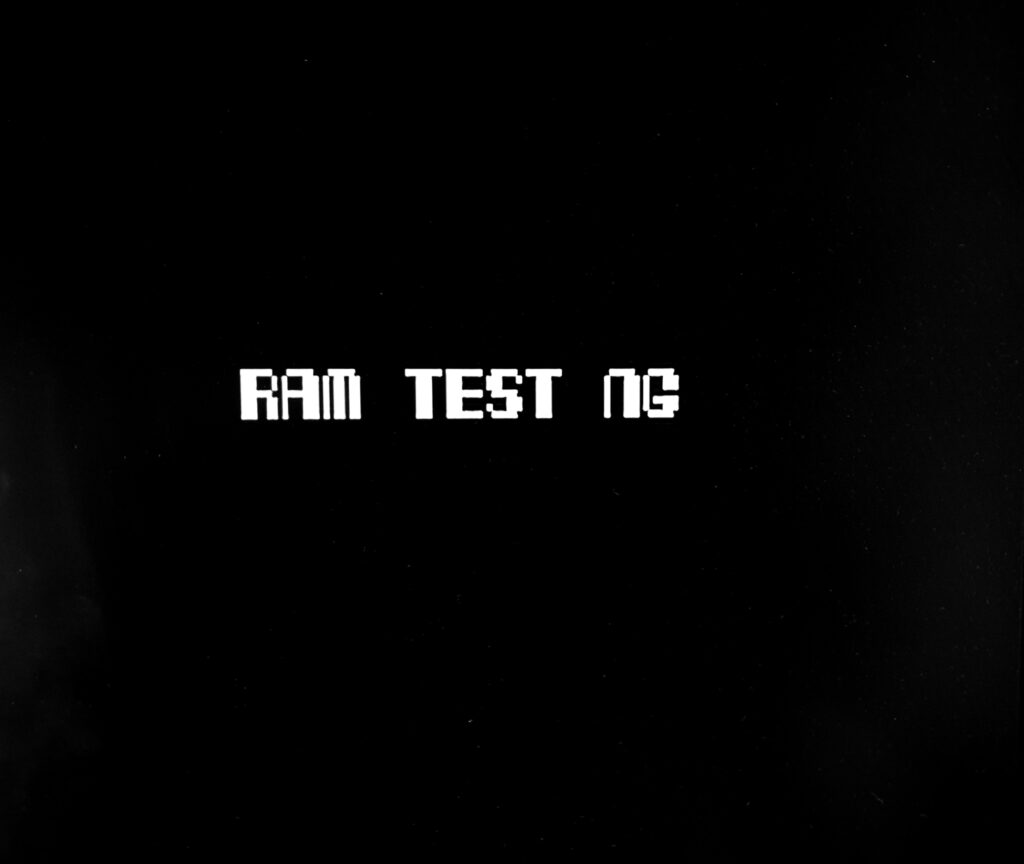

Symptômes : Ram Ng permanent au boot

La vérification de la ram TMM2116 amènera à en trouver une sur les deux de défectueuse.

Une fois la ram remplacée, le jeu boot enfin.

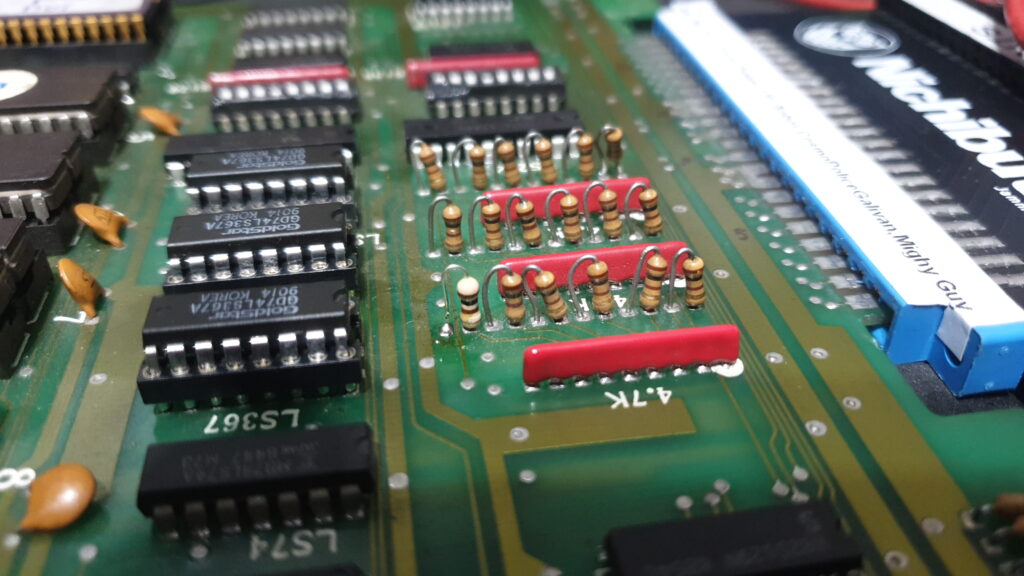

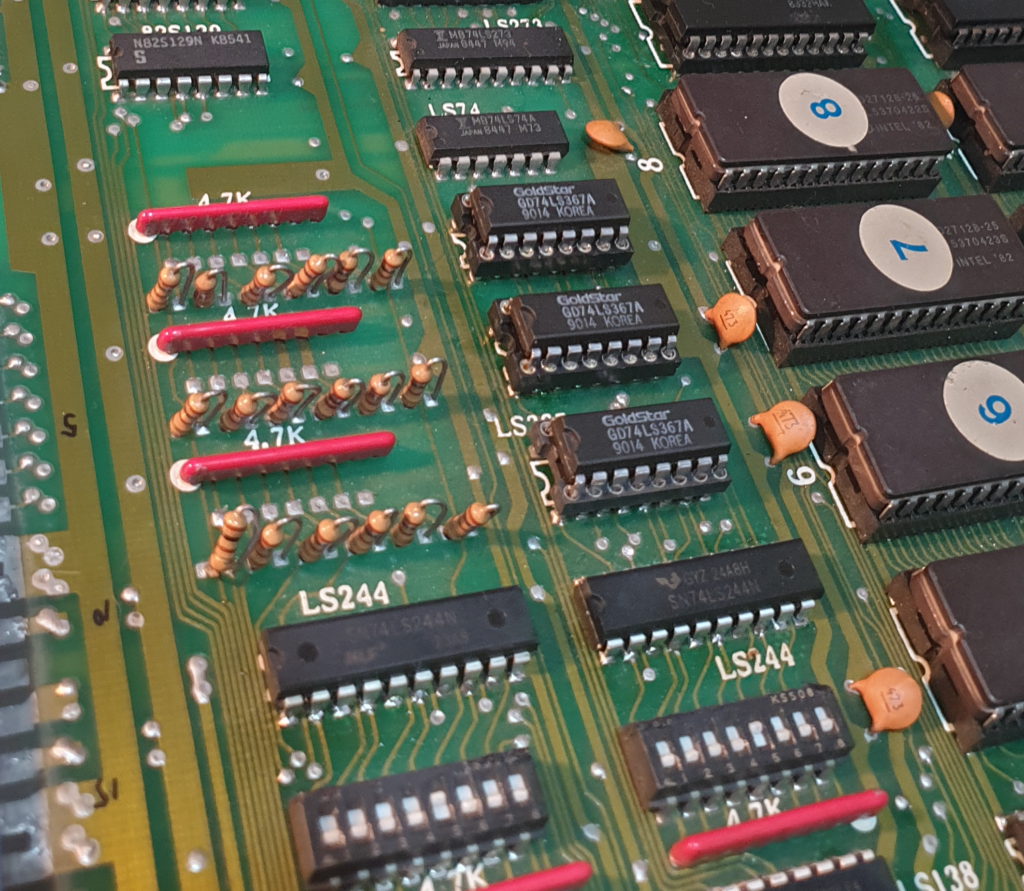

Les contrôles sont absents. Je remonte dons le circuit et un 74ls367 , utilisé en buffer qui sera bien identifié hs par le testeur.

Je remplace les 2 autres ls367 par sécurité.

Après essai du jeu, les contrôles sont tous  ok sauf le « down » qui persiste à ne pas fonctionner.

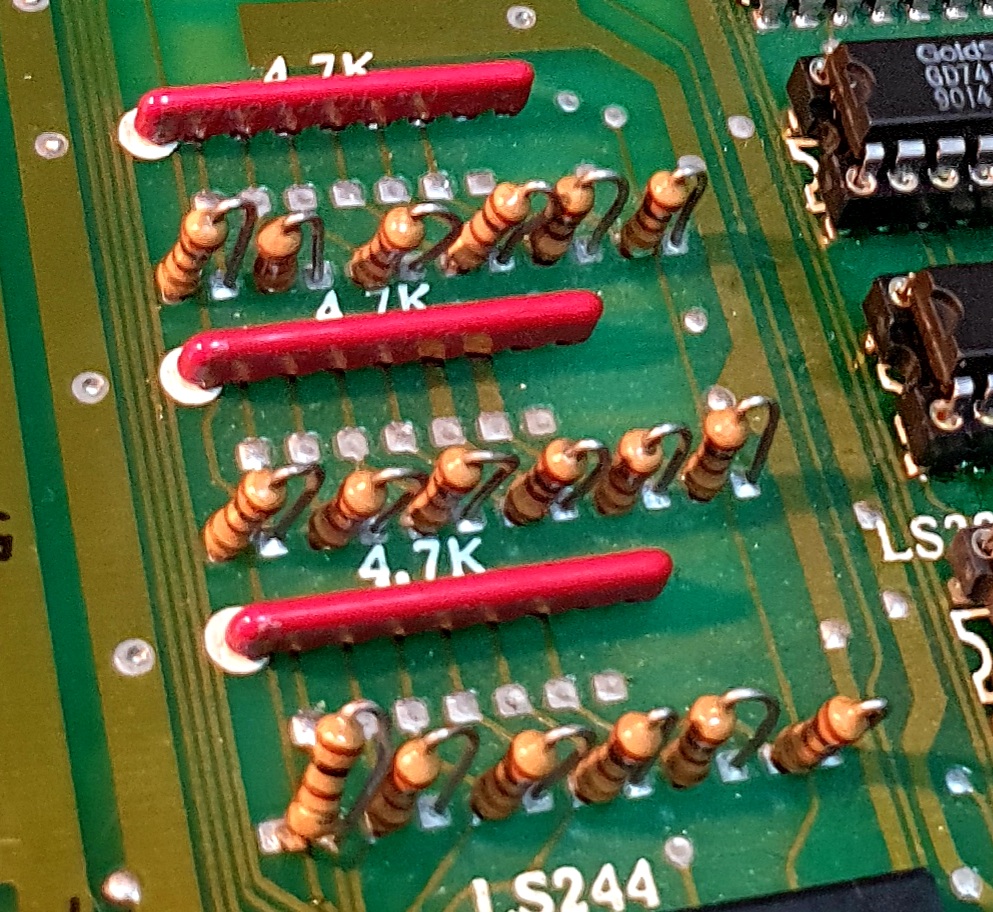

Je n’ai pas de 5v issu du montage « pull up » sur l’entrée du 74ls367 en relation avec cette direction.

La transition de 5v à 0v quand le « down » est actionné ne peux donc pas être détecté.

Après une inspection plus poussée je trouve la résistance associée au « down » coupée à ras le pcb.

C’est pour cela que j’ n’avais pas de 5v sur l’entrée du 74LS367.

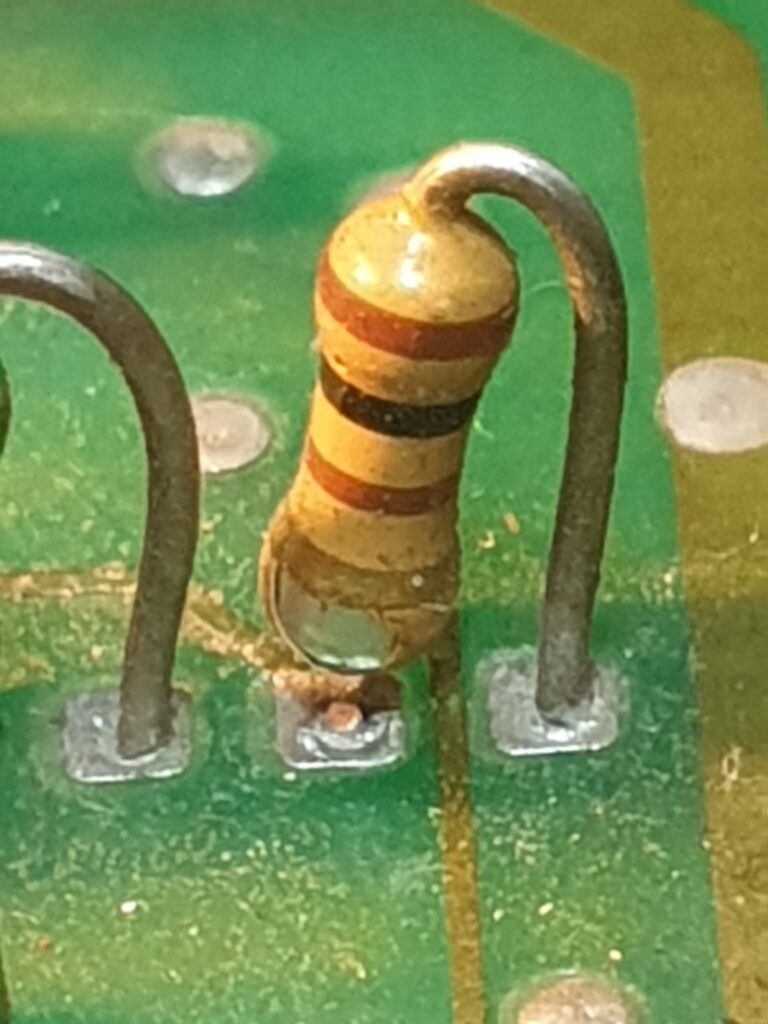

On voit bien en zoomant la patte de la résistance sectionnée à ras le PCB.

Le remplacement de la résistance ramènera le fonctionnement complet des contrôles

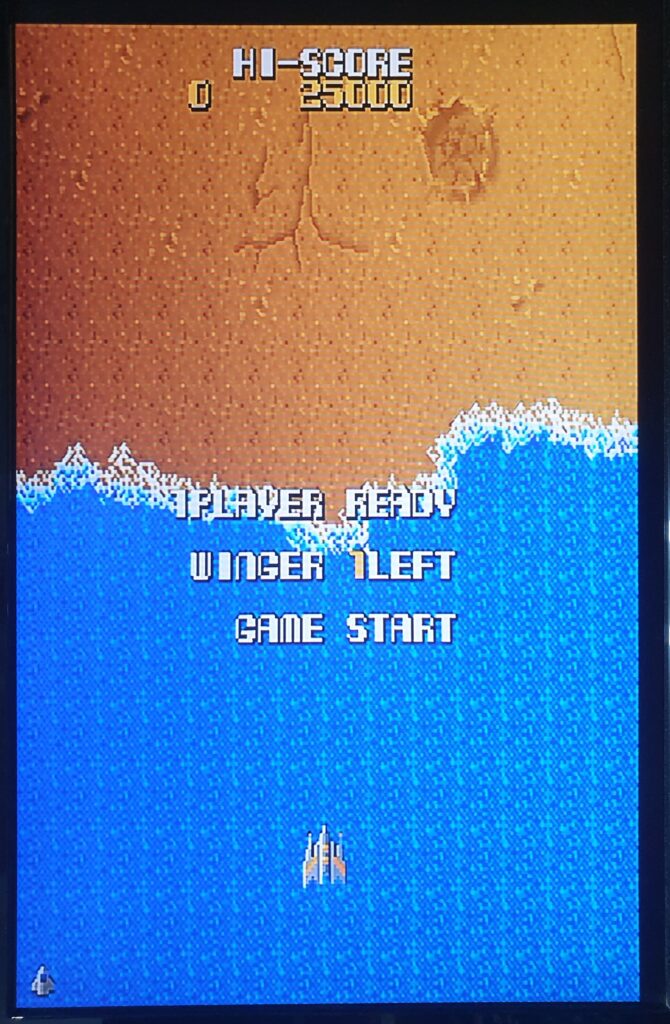

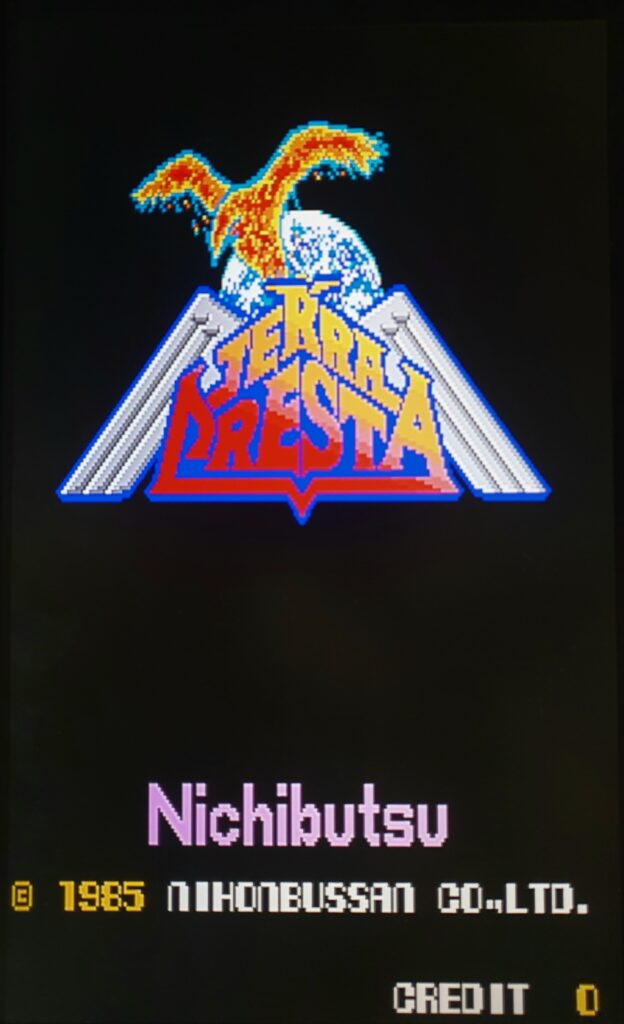

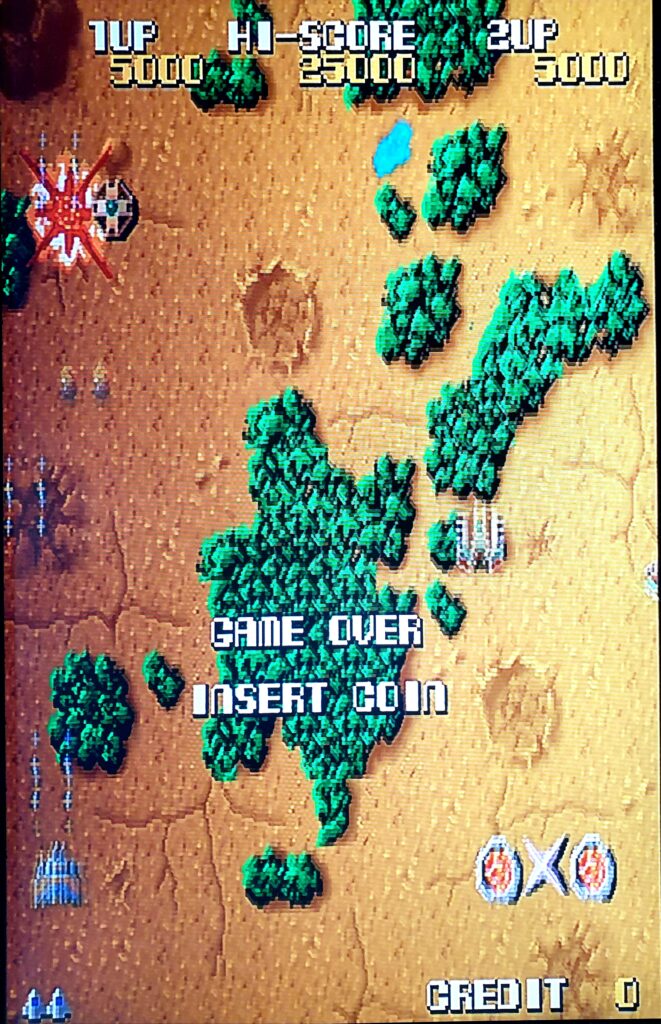

De nouveau en service !
