Opération Thunderbolt – TAITO

1 min read

Bonjour les amis

Réparation rapide d’une Op Thunderbolt avec un état de sortie d’usine.

Je ne sais même pas si elle à été installée dans une borne tellement elle est propre.

Le connecteur n’a aucunes traces de branchements

Symptômes : présence de son mais pas de vidéo.

Signal Synchro présent.

Une mesure a l’oscilloscope m’avait montré que les datas rentraient bien dans la plaquette céramique TC0070RGB mais par contre aucun signal n’en sortait.

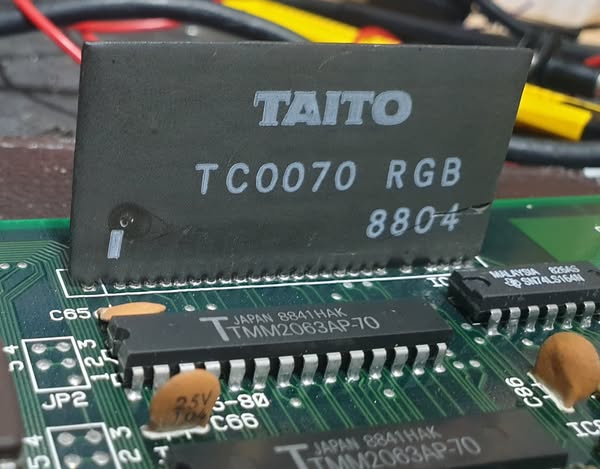

Et en y regardant de plus prêt j’avais vu une légère fissurée sur la photo elle est flagrante car je l’ai manipulé à plusieurs reprise, mais à l’origine la fissure était très discrète

J’ai donc commandé un module « repro » de remplacement.

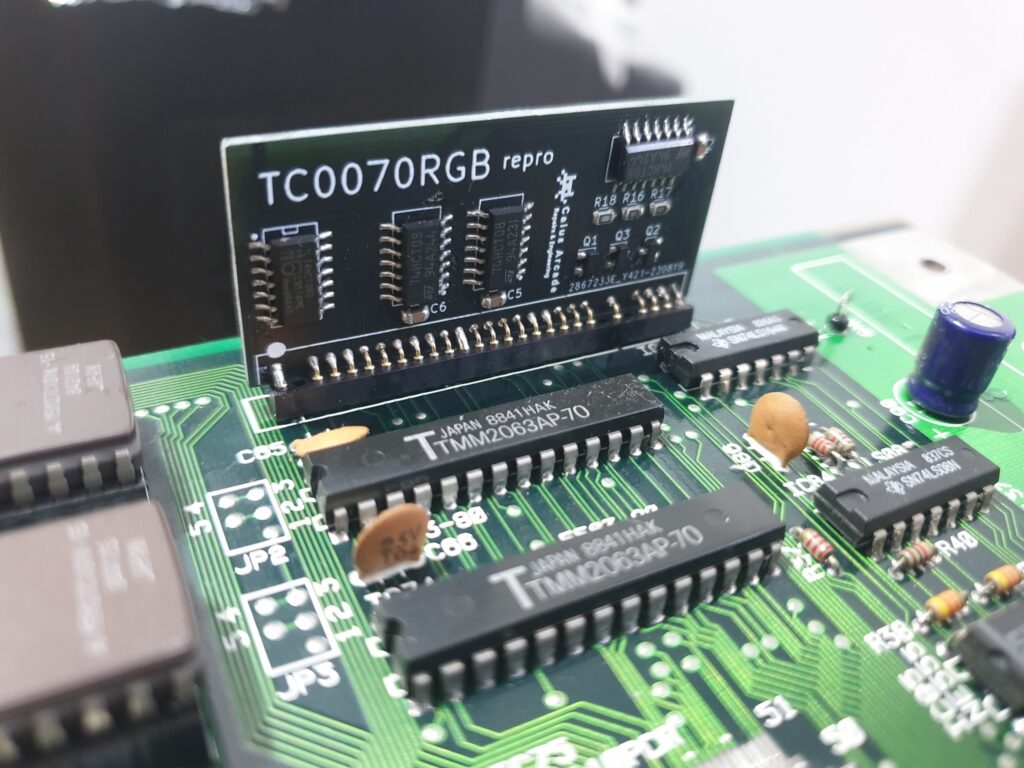

Arrivé aujourd’hui, une fois en place, la vidéo apparaît, impeccable

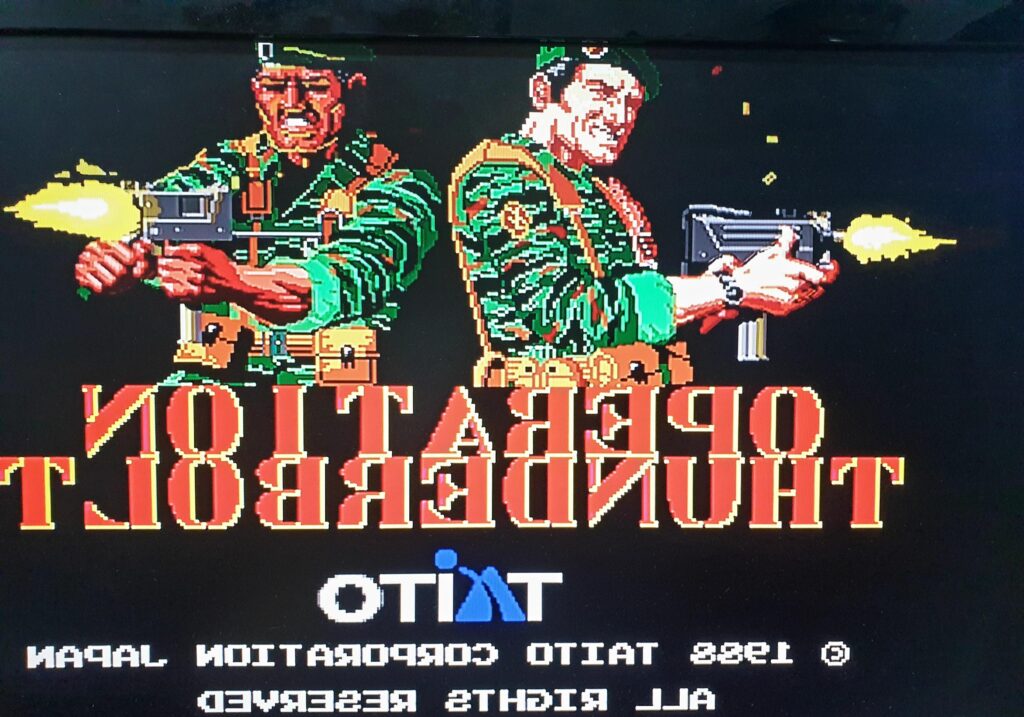

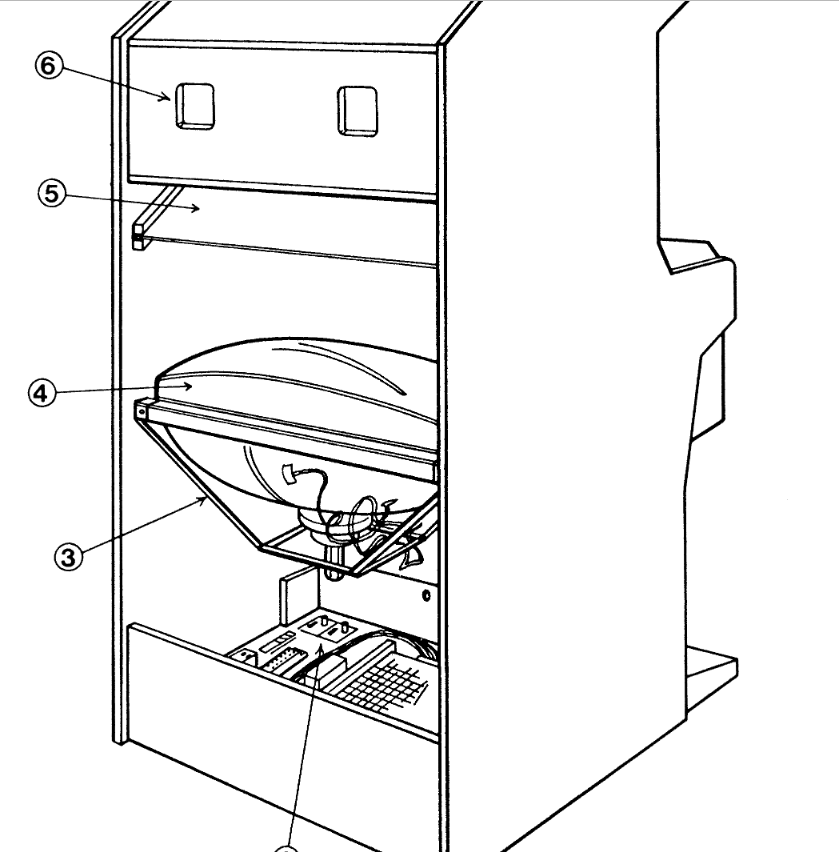

La vidéo est inversée car le montage dans la borne se fait par réfection (voir le dessin)

Merci à « Caiusarcade » d’italie pour la qualité de ses modules de remplacement.
