Bubble Bobble – Bootleg

1 min read

Voici le dépannage d’une Bubble Bobble

Cette pcb contient des eproms constructeurs de type 8700-A1 et 8700-B1

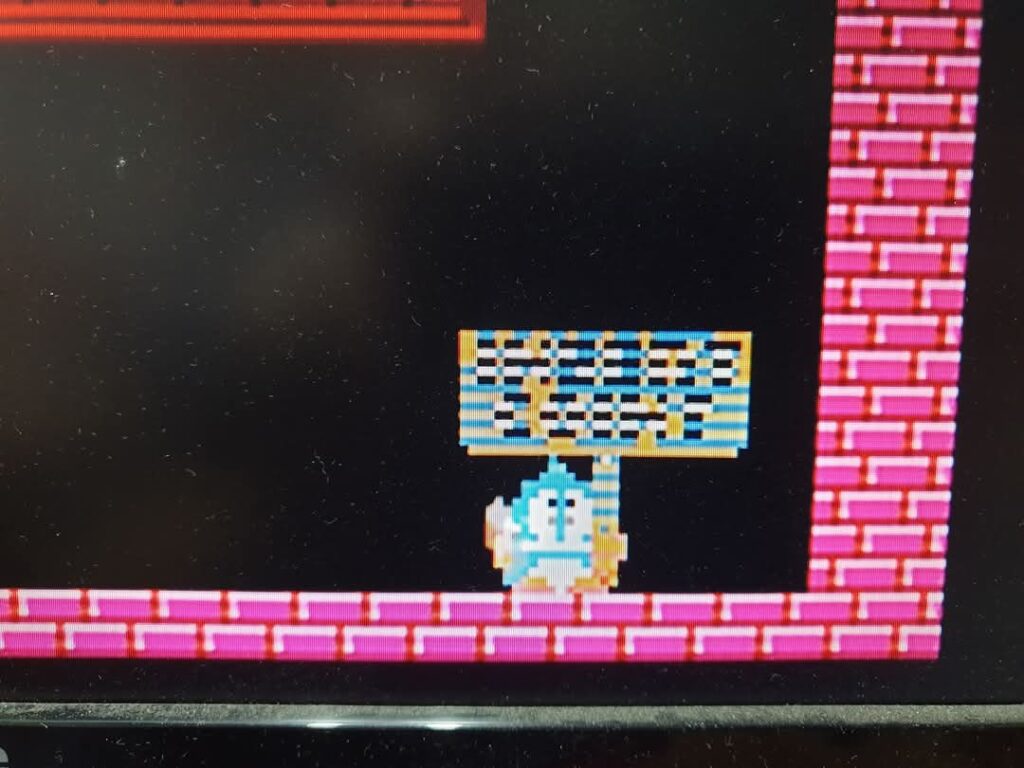

Le défaut est un manque de ligne sur certaines sprites.

Les dip switchs permettent de passer de Bubble Bobble à Super Bubble Bobble.

Il n’y a pas de plan pour cette bootleg assez rare, du coup je vais faire les mesures habituelles.

Les eproms sont correctes, cela aurait été trop simple…

Je pars confiant sur les rams pour les trouver ok finalement. Un 74ls169 est trouvé hs.

Des mesures sur deux 74ls374 liés au Sram mettront à jour une sortie de bascule totalement erronée.

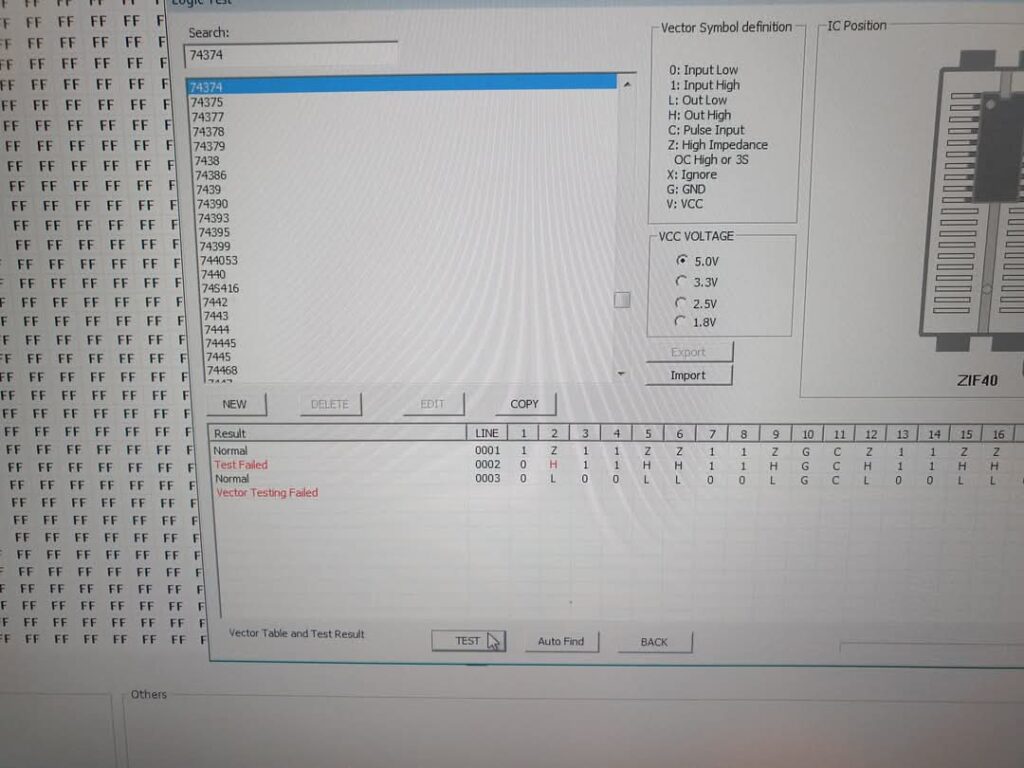

Le test du ls374 dessoudé le confirme bien hs. Je le remplace, et malgré le remplacement, une partie des défauts persistent.

Je remplace le 2e ls374 et les défauts disparaissent enfin complètement.

Hop une Bubble de sauvée 🙂
